รายละเอียดของโปรแกรม
โปรแกรมคอมพิวเตอร์ CCT-TRUSS Version 1.70
เป็นโปรแกรมสำหรับวิเคราะห์โครงข้อหมุนที่พัฒนาโดยคนไทย โดย
ว่าที่ร้อยตรี
ชยธร ชาติพฤกษพันธุ์
http://www.thai.net/yongcontrol
นาย บวร วัฒนอัมพรกุล
และที่ปรึกษา ผู้ช่วยศาสตราจารย์ สรกานต์ ศรีตองอ่อน
http://www.geocities.com/karnprogram
สำหรับ Version นี้ ได้แก้ไขปัญหาเรื่องการติดตั้งแล้ว
ถ้ามีปัญหากรุณาอ่านไฟล์ readme
และสามารถสอบถามผู้พัฒนาได้ที่ทางบอร์ดของเรา
http://www.tumcivil.com/forum
รายละเอียดต่างๆเกี่ยวกับโปรแกรม
<<<โปรแกรม CCT-TRUSS 1.70>>>
- ***********สิ่งที่พัฒนาเพิ่มขึ้นใน Version
1.70****************
1.

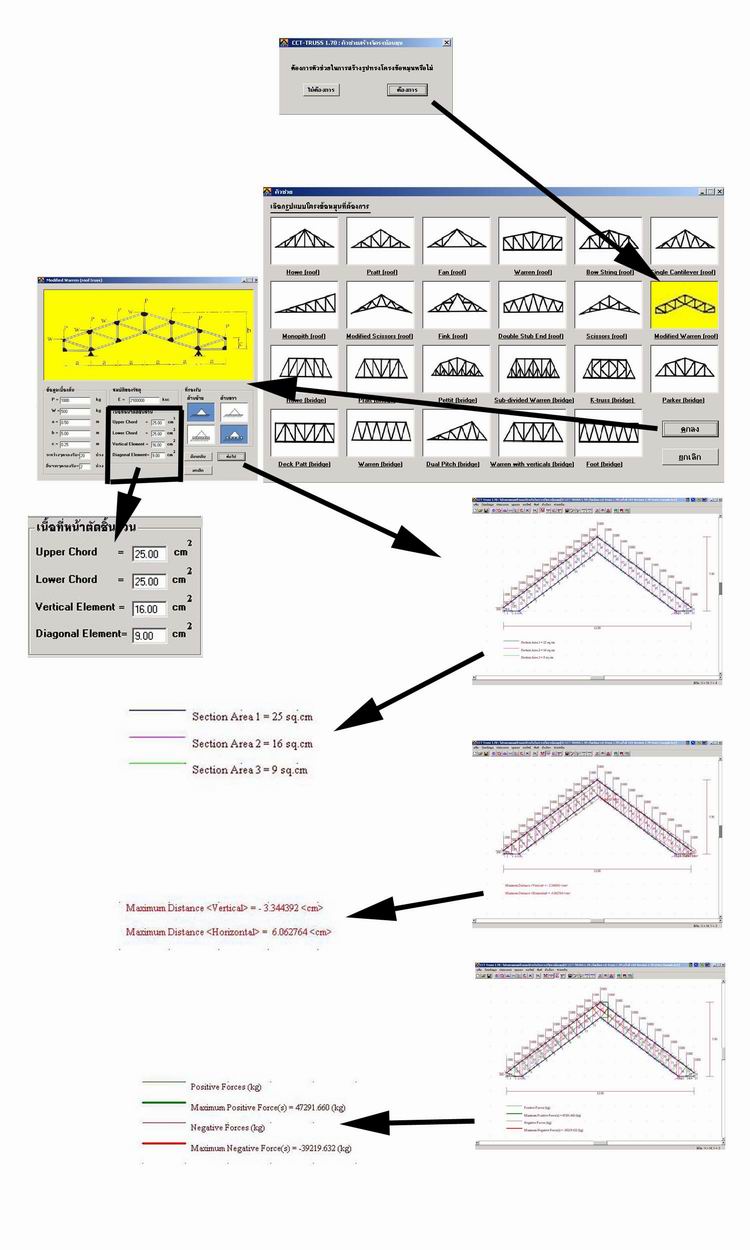

เพิ่มตัวช่วยในรูปโครงข้อหมุนเดิมที่มีอยู่ 11 แบบ อีก 12 แบบ
รวมเป็นมีตัวช่วยสร้างโครงข้อหมุนทั้งหมด 23 โครงข้อหมุน
2. เมื่อเปิดโปรแกรม หรือเรียกทำชิ้นงานใหม่
จะมีตัวช่วยในการสร้างโครงข้อหมุนให้เลือก
3.
ในส่วนตัวช่วยสร้างโครงข้อหมุนสามารถกำหนดหน้าตัดเริ่มต้นที่แตกต่างกันได้
โดยแยกขนาดหน้าตัด ตามตำแหน่งของชิ้นส่วนโครงข้อหมุน
ซึ่งผู้ใช้สามารถแก้ไข
ปรับเปลี่ยนได้เมื่อสร้างรูปโครงข้อหมุนเรียบร้อยแล้ว
4. เพิ่มตัวดักจับข้อผิดพลาด ในข้อมูลของโครงข้อหมุนสำเร็จรูป
5. ในตัวช่วยสร้างโครงข้อหมุนที่เป็นแบบโครงหลังคา
สามารถระบุแรงลมที่มากระทำได้
6. กราฟิกทั่วไปของโครงข้อหมุน จะแสดงขนาดหน้าตัดของโครงข้อหมุน
โดยอัตโนมัติ
7. กราฟิกแรงภายในชิ้นส่วน สามารถแสดงค่าทางหน้าจอโดยอัตโนมัติ
โดยแสดงค่า ที่เป็นค่าบวกและค่าลบ
โดยใช้สีเป็นตัวกำหนดค่าแรงบวกและแรงลบ ทั้งนี้ แรงภายในชิ้นส่วนใด
ที่มีค่ามากที่สุด ก็จะใช้เส้นหนา และแสดงค่าทันที
8. กราฟิกระยะเคลื่อนตัว สามารถแสดงค่าทางหน้าจอโดยอัตโนมัติ
โดยจะโชว์ค่ามากที่สุด ทั้งในแนวแกน X และแกน Y
9. การพิมพ์ภาพกราฟิกได้แก้ไขให้แสดงค่าทั้งแรงภายในชิ้นส่วน
และระยะเคลื่อนตัว
10. สามารถตรวจสอบเสถียรภาพโครงข้อหมุน ( m=2j-3)
11. สามารถตรวจสอบเสถียรภาพ จุดยึดรั้งของโครงข้อหมุน
12. ฯลฯ
-*************************ข้อแนะนำ
วิธีติดตั้ง**********************************
* ถ้ามี CCT-Truss
1.6 อยู่ ควร Remove ออกก่อน เพราะไฟล์ติดตั้งนี้ "จะไม่ได้ Remove
เวอร์ชันเก่า" ซึ่งอาจทำให้เกิดปัญหาในการติดตั้งและ/หรือใช้งานได้
*ในการ Remove แนะนำให้เลือก Remove All
* Run ไฟล์ Setup แล้วทำตามคำแนะนำตามขั้นตอนต่างๆ ที่ปรากฏ
* ในขณะติดตั้ง อาจมีการแจ้งไฟล์ DLL บางไฟล์ ดังนี้
1) หากมีทางเลือกปุ่ม Yes, No, No to All "ควร" กดปุ่ม No
2) หากมีทางเลือกปุ่ม Abort, Retry, Ignore "ให้" กดปุ่ม Ignore
* หากมีปัญหาในการติดตั้ง สอบถามได้ที่เว็บบอร์ดของ
www.tumcivil.com
-
รายละเอียดการใช้งาน
*
ดาวน์โหลดได้จาก
www.tumcivil.com จะเป็นรายละเอียดการใช้งานอย่างย่อของโปรแกรม
CCT-Truss ซึ่งเป็นเวอร์ชันเก่าคือ 1.0 โดยเวอร์ชัน 1.70
ได้ตัดส่วนการออกแบบออกก่อนเพื่อการพัฒนาเพิ่มเติมในภายหลัง
และมีการพัฒนาส่วนอื่นๆ เพิ่มเติม
แต่การใช้งานหลักยังเป็นไปในรูปแบบเดิม
* หากต้องการทราบรายละเอียดเพิ่มเติม
สามารถดูได้จากปริญญานิพนธ์เรื่อง
"การพัฒนาต้นแบบโปรแกรมคอมพิวเตอร์สำหรับวิเคราะห์และออกแบบโครงข้อหมุน"
โดย จิราวุฒิ เทียนคำ และธนวัฒน์ โอฬารกุลวัฒน์
จากสถาบันเทคโนโลยีพระจอมเกล้าพระนครเหนือ
และ CCT-Truss 1.70 โดย ชยธร ชาติพฤกษพันธุ์ และบวร วัฒนอัมพรกุล
จาก สถาบันเทคโนโลยีพระจอมเกล้าพระนครเหนือ
* การเซฟไฟล์ใน CCT-Truss จะเซฟ "เฉพาะไฟล์อินพุต" เท่านั้น
ดังนั้น เมื่อเปิดไฟล์เดิมขึ้นมา "หากต้องการทราบค่าผลลัพธ์"
จะต้องวิเคราะห์ก่อน |
